产品测试-HR02系列2/5/10W mesh自组网电台60Km空对地视距测试

2020-12-21 17:49:18 silicontrol 270

1、概述

配合客户测试HR02系列mesh自组网电台在2*2W、2*5W、2*10W发射功率下测试2.5MHz、5MHz、10MHz、20MHz、40MHz下的60Km空对地视距灌包速率。

2、测试环境

  • 测试时间：2020-11-27

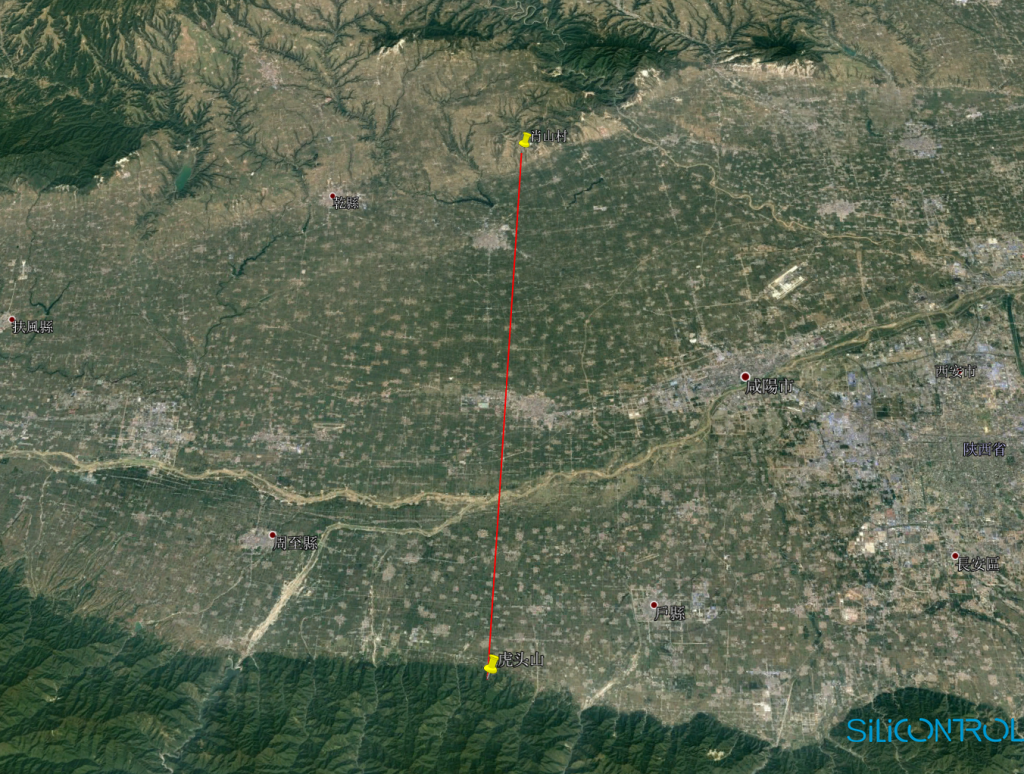

  • 测试场景：周至县虎头山←→礼泉县肖山村（垂直高度差400m，直线距离约60Km）

  • 硬件设备：HR02-2T2R-1400-43电台2套，6dBi全向玻璃钢天线4根，笔记本电脑2台

  • 相关软件：iperf3测速工具

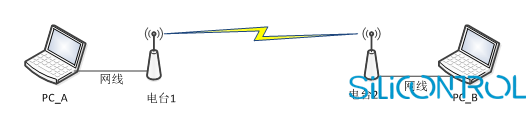

3、测试方案

矽控物联

测试方法：电台1固定放置在周至县虎头山上，电台2放置在礼泉县肖山村，使用iperf3工具测试吞吐量。

4、测试数据

4.1 HR02-2T2R-1400-43电台测试数据

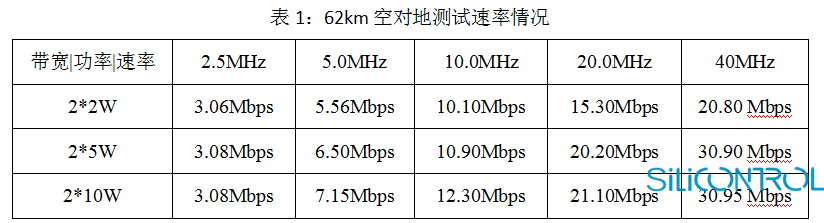

电台1 IP：192.168.1.250，电台2 IP：192.168.1.252，电台之间空地视距约60Km，频率：1400MHz，发射功率分别设置为：2*2W、2*5W、2*10W，全向玻璃钢天线增益：6dBi，灌包速率如下表和图所示：

矽控物联
矽控物联
矽控物联

2.5MHz 2*2W

矽控物联

2.5MHz 2*5W

矽控物联

2.5MHz 2*10W

矽控物联

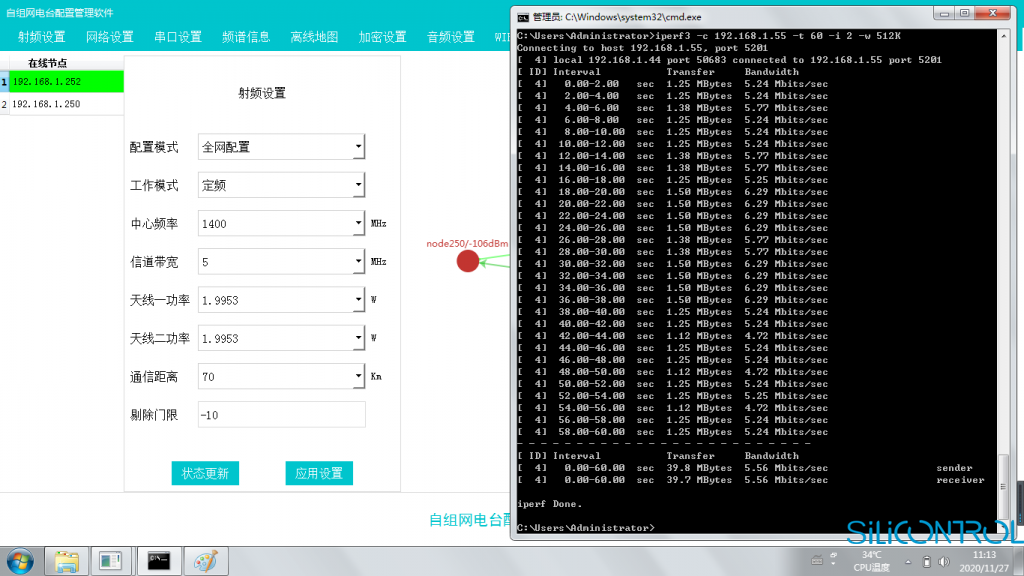

5MHz 2*2W

矽控物联

5MHz 2*5W

矽控物联

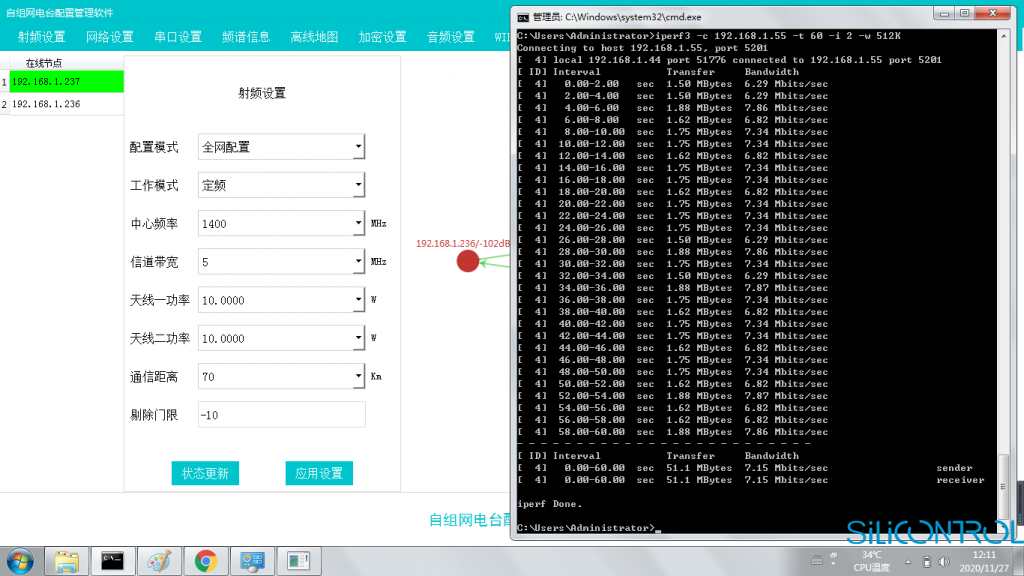

5MHz 2*10W

矽控物联

10MHz 2*2W

矽控物联

10MHz 2*5W

矽控物联

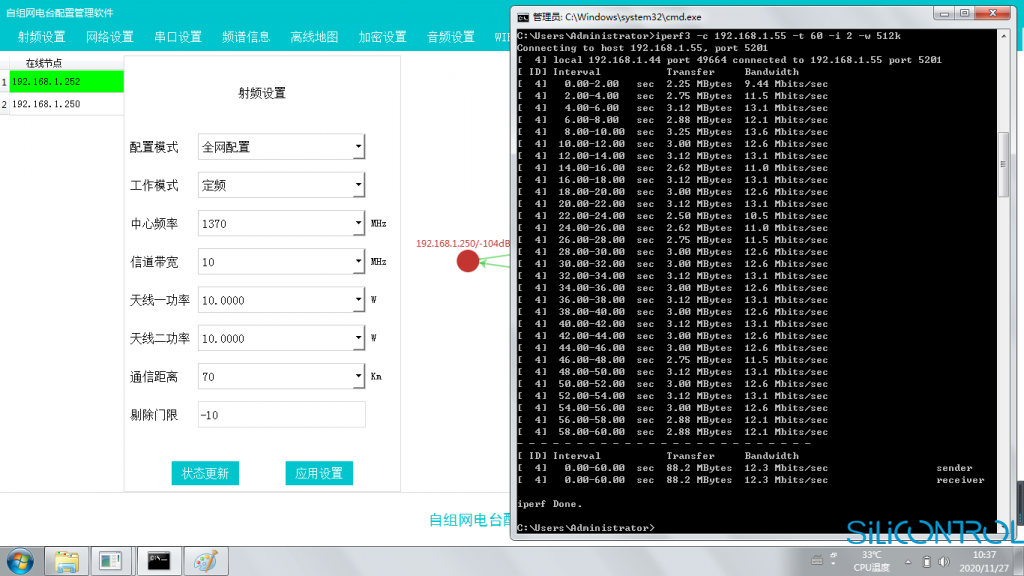

10MHz 2*10W

矽控物联

20MHz 2*2W

矽控物联

20MHz 2*5W

矽控物联

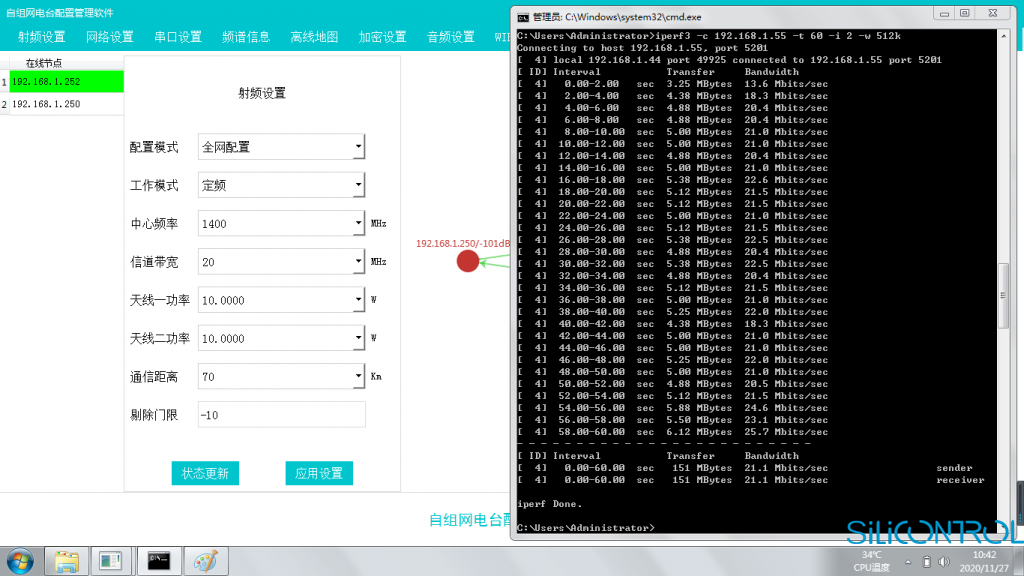

20MHz 2*10W

矽控物联

40MHz 2*2W

矽控物联

40MHz 2*5W

矽控物联

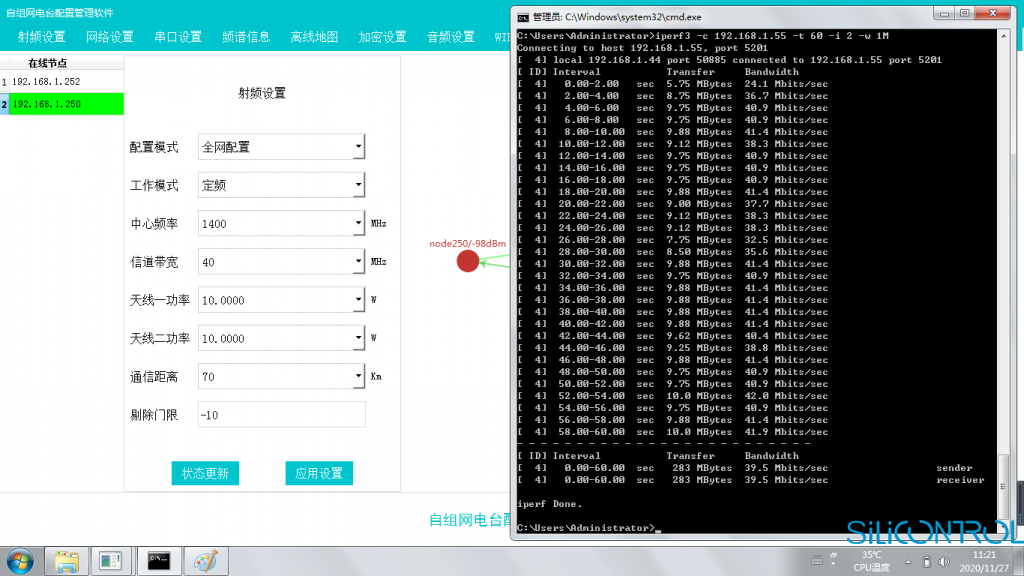

40MHz 2*10W



矽控物联
