产品测试–HR02-2T2R-1400-33 mesh自组网电台35km空对地视距测试
1.概述
配合客户测试HR02-2T2R-1400-33 mesh自组网电台35km空对地视距灌包速率。
2.测试环境
测试时间:2019-08-02
测试场景:周至县虎头山 至 兴平市茂陵博物馆西侧(垂直高度差400m,直线距离约35Km)
硬件设备:HR02-2T2R-1400-33电台2套,4.5dBi全向玻璃钢天线4根,笔记本电脑2台。
相关软件:iperf测速工具
3.测试方案

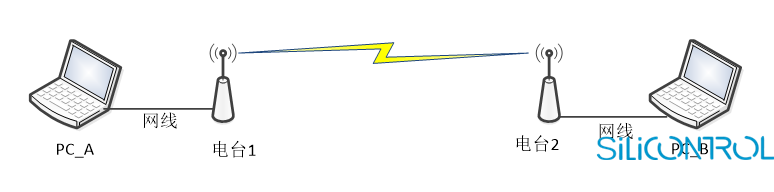

测试方法:电台1固定放置在周至县虎头山上,电台2使用车载吸盘天线,放置在兴平市茂陵博物馆附近,使用iperf工具测试网络吞吐量。
4.测试数据
4.1 HR02-2T2R-1400-33电台测试数据
电台1 IP:192.168.1.231,电台2IP:192.168.1.232,电台之间空地视距约35km,频率:1350MHz,发射功率:2*2W,全向玻璃钢天线增益: 4.5dBi,
灌包速率如下图所示:

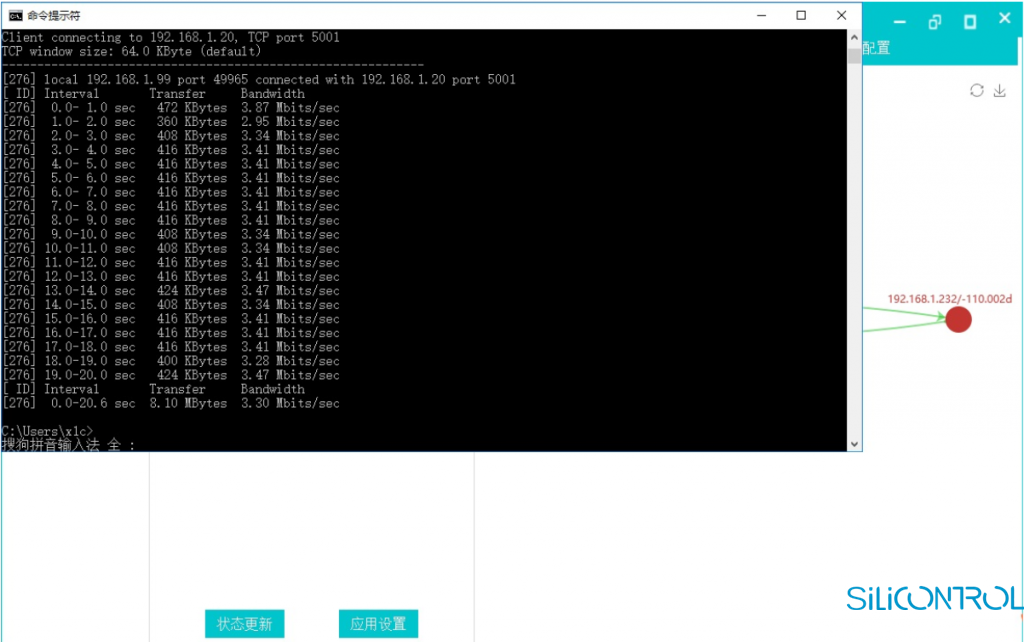

BW=2.5MHz灌包速率

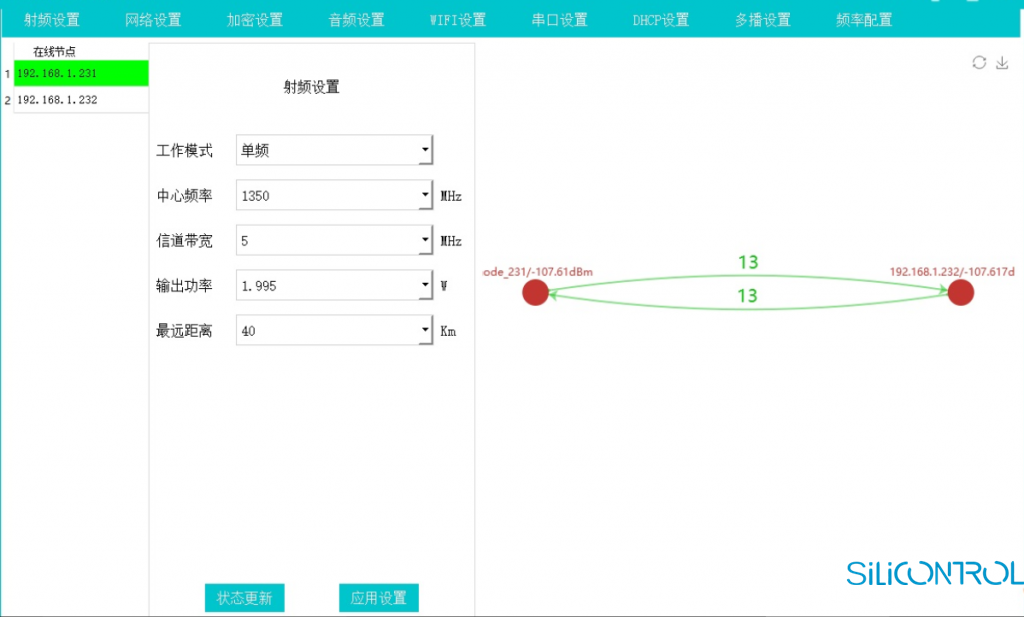

BW=5MHz灌包速率

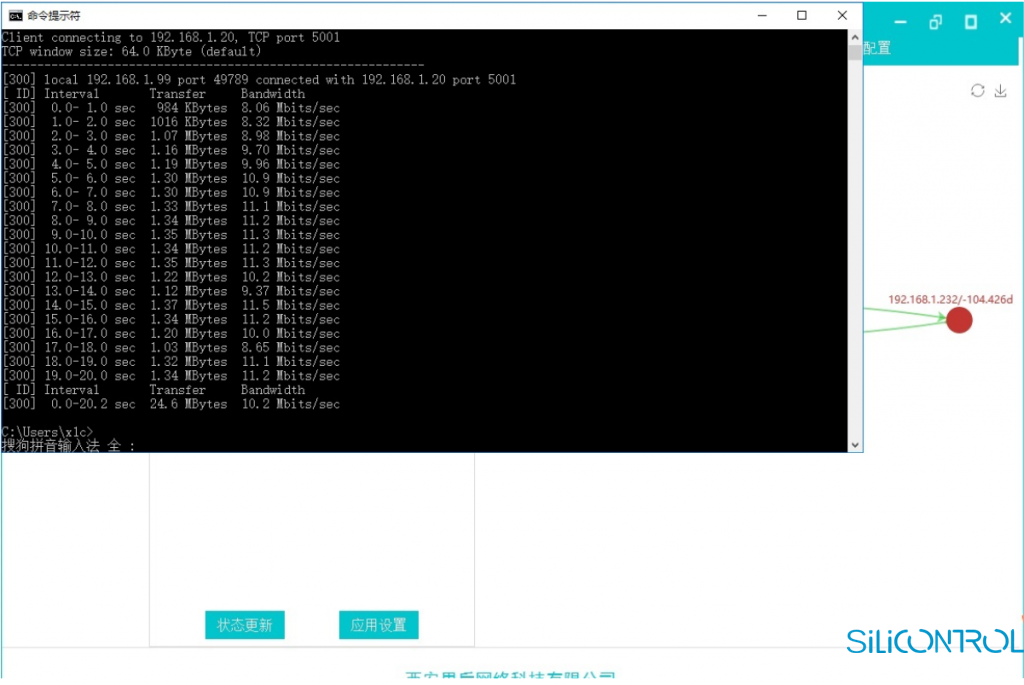

BW=10MHz灌包速率

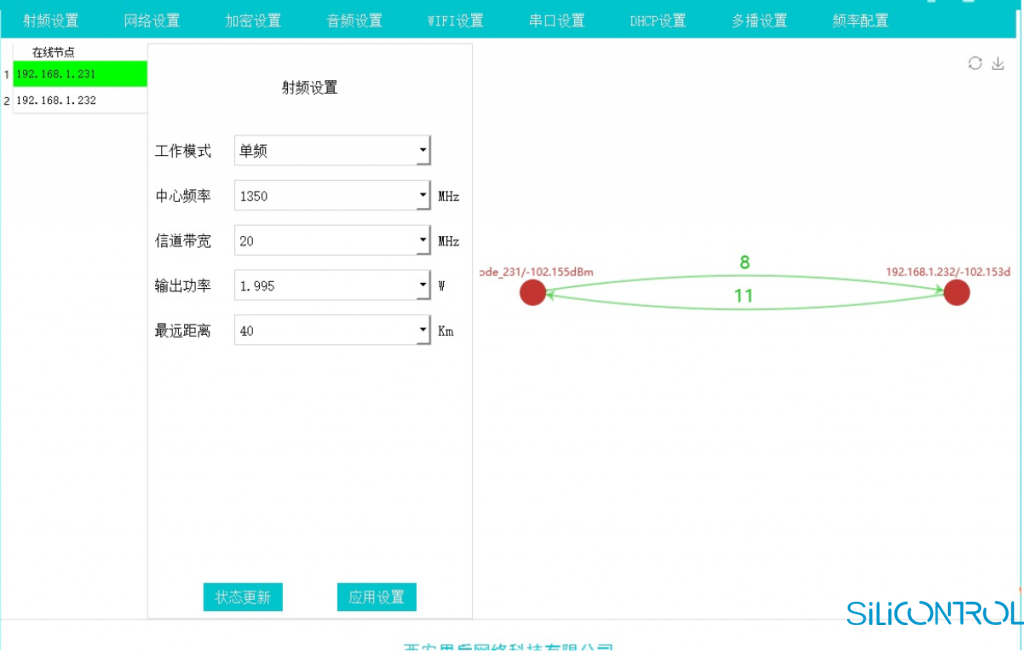

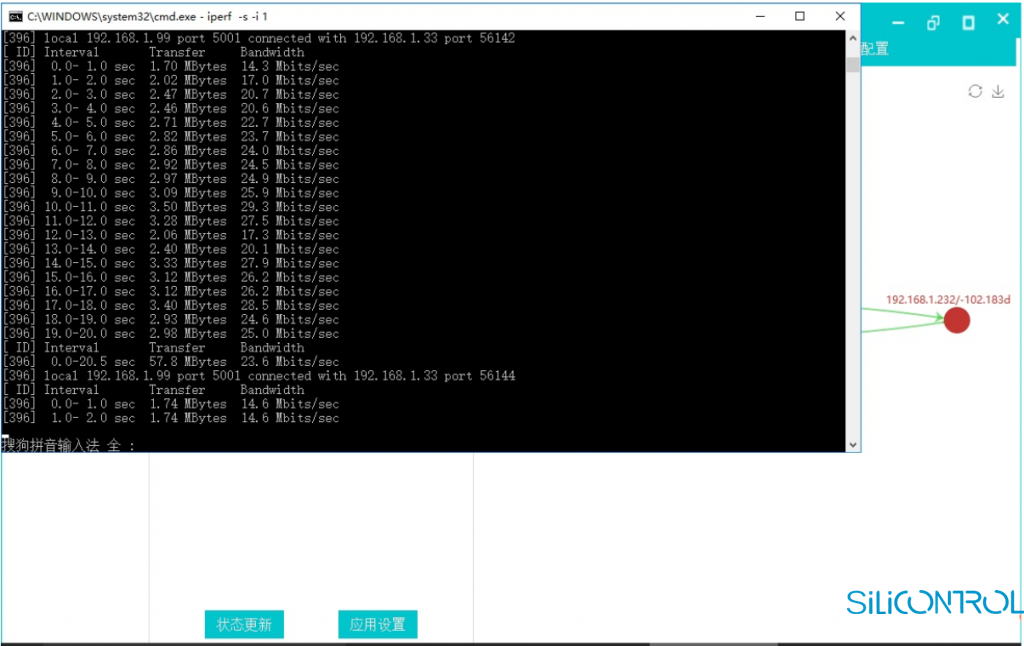

BW=20MHz灌包速率
