产品测试-HR系列4W/10W/20Wmesh自组网电台35Km和60Km空对地测试

2020-12-21 17:47:03 silicontrol 244

关键词：Mesh自组网电台，空地通信，远距离，视频传输，HR02-2T2R

一、概述

配合客户测试HR02-2T2R-1400-36（4W）、HR02-2T2R-1400-40（10W）、HR02-2T2R-1400-43（20W）mesh自组网电台空对地35Km、60Km视距通信速率

二、测试时间

2020年5月15日

三、测试地点

周至县虎头山（模拟空中无人机），海拔高度950m

礼泉县肖山村（模拟地面节点），海拔高度510m

兴平市茂陵故园（模拟地面节点），海拔高度458m

四、测试人员

*******************************4人

西安思后网络科技有限公司6人

五、测试内容

采用mesh自组网电台实现空中无人机视频传回地面管理中心，有2种测试场景

  • 场景1：空地35Km

  • 场景2：空地60Km

六、测试设备

  • HR02-2T2R-1400-36mesh自组网电台1套，2*2W

  • HR02-2T2R-1400-40mesh自组网电台2套，2*5W

  • HR02-2T2R-1400-43mesh自组网电台2套，2*10W

  • 1300-1500MHz全向天线4根，增益6dBi

  • 笔记本电脑2台

七、测试软件

  • Win7操作系统

  • iperf3测试软件

八、部署位置

场景1：空地35Km

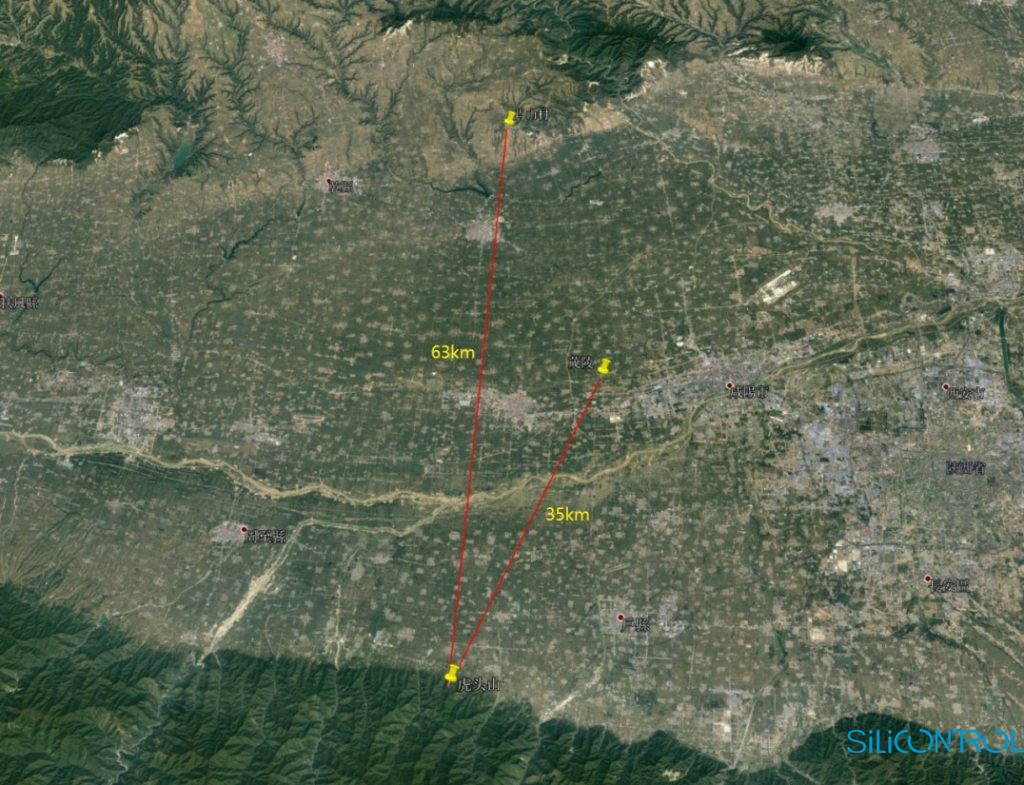

一端电台架设在周至县虎头山，一端电台架设在茂陵，虎头山距离茂陵35Km，使用iperf3工具测试吞吐量，位置如图所示

矽控物联

场景2：空地60Km

一端电台架设在周至县虎头山，一端电台架设在礼泉县肖山村，虎头山距离肖山村60Km，使用iperf3工具测试吞吐量，位置如图所示

矽控物联

九、测试结果

场景1：35Km虎头山←→茂陵

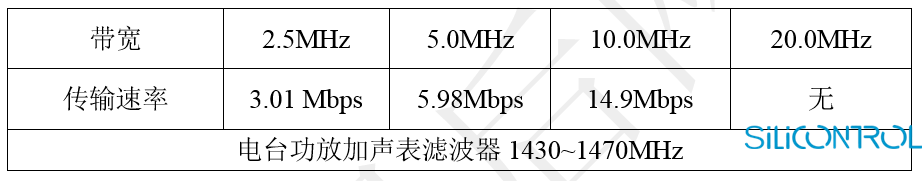

HR02-2T2R-1400-36（2*2W）35Km空对地测试速率情况

矽控物联

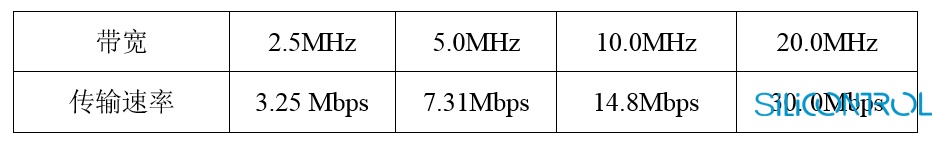

HR02-2T2R-1400-40（2*5W）35Km空对地测试速率情况

矽控物联

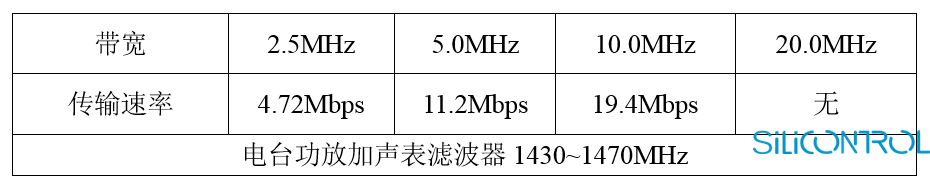

HR02-2T2R-1400-43（2*10W）35Km空对地测试速率情况

矽控物联

场景2：60Km虎头山←→肖山村

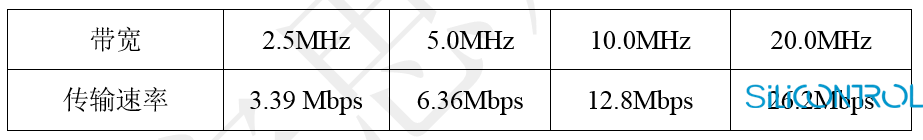

HR02-2T2R-1400-36（2*2W）60Km空对地测试速率情况

矽控物联

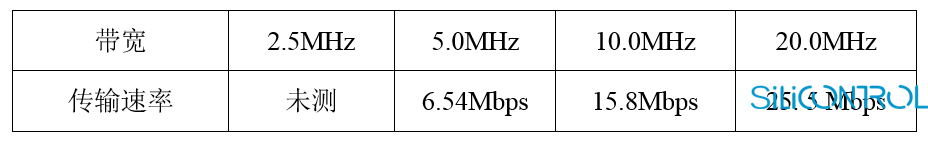

HR02-2T2R-1400-40（2*5W）60Km空对地测试速率情况

矽控物联

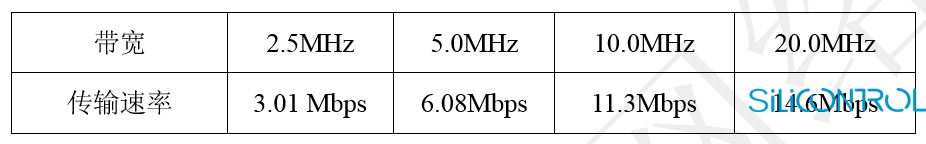

HR02-2T2R-1400-43（2*10W）60Km空对地测试速率情况

矽控物联
