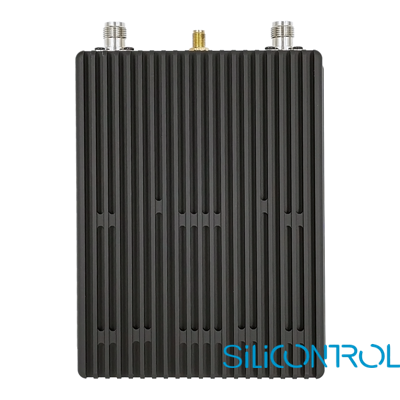

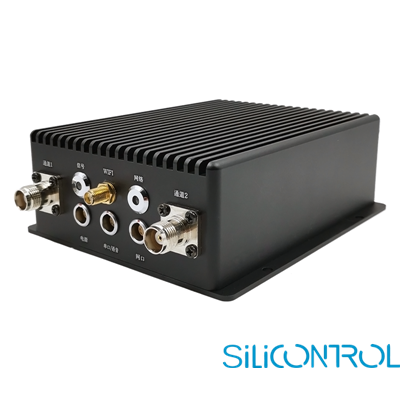

背负 机载mesh自组网电台AR03-2T2R（4W）
AR系列分布式无中心自适应选频IP mesh自组网，基于FPGA+AD9361的SDR方案，组网规模最大32个节点，COFDM，2T2R，动态TDMA，连接GPS/BD条件下，支持地图位置显示，具有频谱扫描功能，IP透传，串口透传，IP语音会议/PTT对讲，AES128/256加密，抗多径干扰能力强、传输稳定可靠、空空视距可达200公里，70~6000MHz范围内可定制。AR系列自组网电台网络架构
AR系列
分布式无中心自适应选频IP mesh自组网，基于FPGA+AD9361的SDR方案，组网规模最大32个节点，COFDM，2T2R，动态TDMA，连接GPS/BD条件下，支持地图位置显示，具有频谱扫描功能，IP透传，串口透传，IP语音会议/PTT对讲，AES128/256加密，抗多径干扰能力强、传输稳定可靠、空空视距可达200公里，70~6000MHz范围内可定制。
AR系列自组网电台
网络架构：分布式、无中心、IP Mesh自组网
网络规模：单频可达32个节点
硬件平台：FPGA+AD9361
通信波形：COFDM+DTDMA，全双工双向通信
抗干扰：自适应智能选频，最多可支持16个候选频点
接收灵敏度：-103dBm
带宽模式：2.5/5/10/20*/40*MHz
发射功率：2*0.5W，2*2W，2*5W，2*10W
峰值速率：25Mbps，66Mbps*，100Mbps*
传输时延：单跳平均7ms
动态路由：二层/三层智能路由协议
功能模式：星型、链式、网状组网、支持点对点、点对多点、多点对多点
IP透传：IP透明传输，网口<->网口，网口<->串口，串口<->串口
地图显示：连接GPS/BD条件下，支持地图位置显示
频谱扫描：具有频谱扫描功能，查看当前频谱使用情况，指示干扰
移动性：支持节点移动速度可达1000+Km/h
多跳中继：短报文可达31跳、语音可达15跳、视频可达8跳
安全加密：具有DES、AES128、AES256加密功能，保证信息传输安全
无线扩展：可定制提供WIFI热点，供手机、平板、电脑等WIFI设备接入使用
工作温度：-40～65°C
配置管理：通过配置管理软件可设置信道、带宽、功率、速率、IP、密钥、VLAN、串口等参数，动态显示网络拓扑、链路质量、信号强度、环境底噪等状态
定制开发：可深度定制产品频段、形态、接口、配置软件、组网协议等
设备类型：AR01手持、AR02背负、AR03机载
| 场景 | 型号 | 频段范围 （MHz） | 发射功率 （dBm） | 峰值速率 （Mbps） | 空空视距 （Km） | 结构尺寸 （mm） | 整机重量 （Kg） | 工作温度 （℃） |
|---|---|---|---|---|---|---|---|---|
| 手持 | AR01-2T2R（4W） | 70~6000可定制，1Hz步进可调 | 36 | 66 | 100+ | 216 *78* 45 | 1.09 | -40~65 |
| 背负 | AR02-2T2R（4W） | 70~6000可定制，1Hz步进可调 | 36 | 66 | 150+ | 146 * 232* 61 | 2.96 | -40~65 |
| 背负 | AR02-2T2R（10W） | 70~6000可定制，1Hz步进可调 | 40 | 100 | 200+ | 176 * 265* 60 | 3.5 | -40~65 |
| 背负 | AR02-2T2R（20W） | 70~6000可定制，1Hz步进可调 | 43 | 100 | 200+ | 280 * 230* 76 | 5 | -40~65 |
| 机载 | AR03-2T2R（1W） | 70~6000可定制，1Hz步进可调 | 30 | 25 | 30+ | 140 * 61 * 19 | 0.204 | -40~65 |
| 机载 | AR03-2T2R（4W） | 70~6000可定制，1Hz步进可调 | 36 | 66 | 100+ | 128 * 71 * 33 | 0.416 | -40~65 |
| 机载 | AR03-2T2R（4W） | 70~6000可定制，1Hz步进可调 | 36 | 66 | 120+ | 106 * 141 * 49 | 0.77 | -40~65 |
| 机载 | AR03-2T2R（10W） | 70~6000可定制，1Hz步进可调 | 40 | 100 | 150+ | 166 * 135 * 51 | 1.362 | -40~65 |
矽控电子®分别获“科技型中小企业”、“江苏省民营科技企业”、“创新型中小企业”认定，核心团队拥有十余年的硬件正向研发，生产制程，测试手法，品质控制经验。尤其擅长嵌入式ARM平台的人工智能与工控物联网产品，以及瑞芯微（Rockchip）、海思、NXP、新唐等平台的机器视觉类AIoT模组开发，为您的产品从创意到落地、批量市场化助力。
公司可提供从硬件设计（原理开发及PCB Layout），Linux驱动开发，PCB制板，SMT及接插件焊接，产品测试，产品老化全流程外包服务，收费合理，品质可靠。
定制开发找矽控，品质可靠省费用
垂询电话：0510-83488567-1 业务邮箱：wxdianzi#foxmail.com （#更换为@）
*网络规模：单频可达32个节点；
*通信频率：70~6000MHz范围内可定制，1Hz步进可调；
*发射功率：36dbm（2*2W），1dBm步进可调；
*带宽模式：2.5/5/10/20*MHz(*为选配)；
*抗干扰：自适应智能选频，最多可支持16个候选频点；
*通信波形：COFDM+DTDMA;
*载波调制：QPSK/16QAM/64QAM/256QAM；
*接收灵敏度：-103dBm；
*通信距离：120+km（LOS)；
*通信速率：峰值66Mbps@20MHz，25Mbps@10MHz；
*传输时延：单跳平均7ms；
*多跳能力：短报文可达31跳、语音可达15跳、视频可达8跳；
*移动速度：支持1000+Km/h高速移动；
*启动时间：27秒；
*入网时间：小于1秒；
*路由切换：小于800ms；
*数据接口：网口*2、串口*3（TTL、RS232、RS422、RS485按需定制）；
*视频扩展：视频编码器HDMI/SDI/CVBS*（*按需外接）；
*卫星定位：GPS/BD*（按需外接）；
*语音通信：IP语音会议/PTT对讲（按需定制）；
*供电要求：26～36V/2A；
*整机功耗：8~25W；
*工作温度：-40~+65℃；
*外观尺寸：106*141*49mm；
*整机重量：770g（不含天线）；
