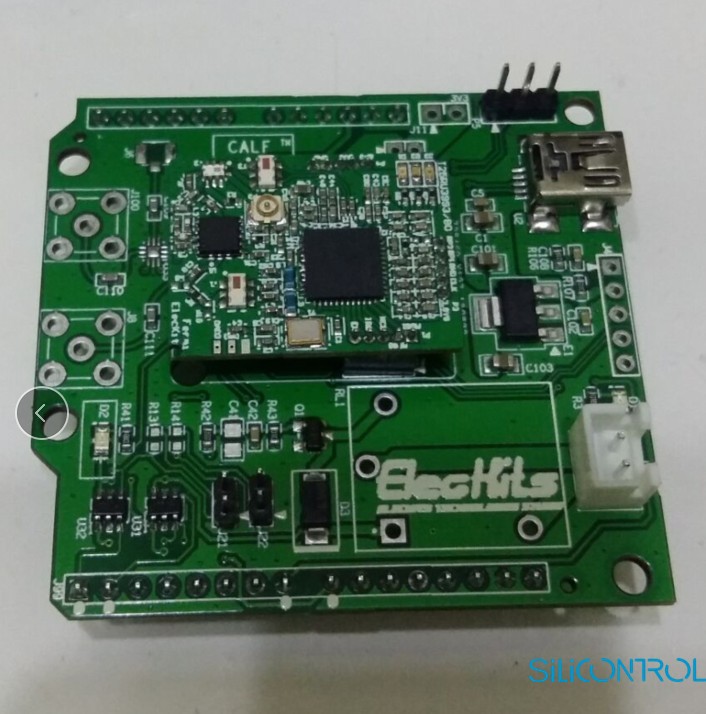

无锡矽控电子科技有限公司推出Eleckits 品牌超高频UHF RFID模块：ST25RU3993 (AS3993)芯片方案：Calf：USB 5V供电，外部20dBm PA， ST25RU3993 (AS3993)收发芯片，IPEX单天线接口（兼容SMA接口），MCU和AS3993通过SPI信号内部通讯，支持Arduino UNO标准接口，尺寸5.35×5.7cm，默认Uart通信接口/USB模式可选；适用系统集成、教学教具、原型开发等，支持电子积木Arduino生态圈；
矽控电子的ST25RU3993方案的超高频无源UHF RFID模组Calf其关键特征为：
USB 5V供电，外部20dBm PA， ST25RU3993 (AS3993)收发芯片，IPEX单天线接口（兼容SMA接口），MCU和AS3993通过SPI信号内部通讯，支持Arduino UNO标准接口，尺寸5.35×5.7cm，默认Uart通信接口/USB模式可选；适用系统集成、教学教具、原型开发、防碰撞算法研究、论文验证等，支持电子积木Arduino生态圈，可以用在树莓派等开源硬件平台；
ST25RU3993方案特点和优势：
ST25RU3993是EPC Class 1 Gen 2 RFID读卡器IC，可实现所有相关联协议，包括ISO 18000-6C，面向移动RFID读写器的ISO 29143空中接口协议，以及直接模式运行的ISO 18000-6A/B。
包括一个片上VCO和一个功率放大器，可提供一整套RFID功能，包括密集读卡器模式（DRM）功能，并能支持跳频、低电平传输编码、低电平解码、数据成帧和CRC校验。
可以支持内部的20dBm PA和外部20dBm PA。内部PA应用于近距离应用，比如桌面读卡器等。中距离及远距离通讯可以使用外部PA，使用灵活方便。
出色的超高频RFID读写，配合高灵敏度天线，最大读写距离最远可达5M以上，标签识速率≥200张/10秒。采用集聚识别技术，可用于大批量群扫，效率高，精准度高。
ST25RU3993可以极低功耗运行，ST25RU3993供电电源支持传统的3.3V，3.3V电压仅消耗75mA，这使其适用于便携式和电池供电的设备。
具有很高的灵敏度，接收灵敏度达到-90dBm，并能抵抗天线反射和自干扰的影响。这对于移动应用和嵌入式应用非常重要，在这些应用中天线设计常受到成本或尺寸的限制。其高灵敏度使得终端产品在使用更简单便宜的天线时，也能实现其所需的读取范围，从而可以降低整个系统成本。
ST25RU3993可编程的多读写器模式（DRM-DenceReader Mode），支持国标（920~925MHz）、美标（902~928MHz）、欧标（865~868MHz）等840MHz至960MHz工作频段。
由于其高度集成性，ST25RU3993仅需一个外部8位微控制器即可创建完整的RFID读卡器系统，因此无需复杂的RFID协处理器。
开放参考设计，开放底层源码，方便用户做修改或定制，提供PIC单片机的底层源代码（C语言），并开放上位机应用的源代码（VS2010+QT）。
ST作为一个国际芯片大厂，提供了ST25RU3993一个非常大的价格优势。
1. ST25RU3993 UHF RFID读卡器包含了用于接收I和Q信号的集成接收信号强度指示器（RSSI）。允许用户测量输入的应答器信号功率水平，或检测接近VCO频率的外部RF信号电平。通过内部AGC处理接收到的信号（I，Q）并设置最优增益。
2. 利用常数（G值）来计算外部RF载波dBm电平的公式，对两种接收机类型均以列表形式显示，可帮助用户选择正确的给定接收机增益值和滤波器配置。
3. 根据实际输入功率检查计算功率，并相应调整每个PCB设计的G常数。。
• ST25RU3993可以极低功耗运行
• 高芯片灵敏度 -90dBm
• 符合DRM规定
• 载波消除
• 跳频支持
• 自动I/Q选择
• 卓越的读取范围 3~5m
• 两个可切换天线端口
• 20 dBm内部功率放大器
• 用于外部放大器的0 dBm输出
• ASK或PR-ASK调制
• 采用8位线性RSSI的标签跟踪相位位
• 协议支持：
- ISO 18000-6C（EPC Class1,Gen2）
- ISO 29143（移动RFID空中接口）
- 直接模式的ISO 18000-6A/B
无锡矽控电子科技有限公司推出Eleckits 品牌超高频UHF RFID模块：
ST25RU3992 (AS3992)芯片方案：
Roger：3.7V供电，外部20dBm PA，ST25RU3992 (AS3992)收发芯片，MMCX单天线接口，MCU和AS3992通过并行信号内部通讯，和AMS原厂Roger开发板完全兼容，尺寸9×4.9cm，支持USB或Uart通信接口；适用原型开发、系统集成、教学研发等；
Mirco：USB 5V供电，外部20dBm PA，ST25RU3992 (AS3992)收发芯片，IPEX单天线接口，单UHF RFID收发端（需配合MCU底板工作，支持Colt底板），尺寸2.1×2.65cm，提供SPI接口与MCU通信，5pin 1.27mm pitch单排针 x 3pcs 连接方式；适用系统集成、教学教具等，为高性价比方案；
Colt：USB 5V供电，外部20dBm PA，ST25RU3992 (AS3992)收发芯片，IPEX单天线接口（兼容SMA接口），MCU和AS3992通过SPI信号内部通讯，支持Arduino UNO标准接口，尺寸5.35×5.7cm，默认Uart通信接口/USB模式可选；适用系统集成、教学教具、原型开发等，支持电子积木Arduino生态圈；
ST25RU3993 (AS3993)芯片方案：
Fermi：USB 5V供电，外部20dBm PA， ST25RU3993 (AS3993)收发芯片，IPEX单天线接口，单UHF RFID收发端（需配合MCU底板工作，支持Calf底板），尺寸2.1×2.65cm，提供SPI接口与MCU通信，5pin 1.27mm pitch单排针 x 3pcs 连接方式；适用系统集成、教学教具等，为高性价比方案；
Calf：USB 5V供电，外部20dBm PA， ST25RU3993 (AS3993)收发芯片，IPEX单天线接口（兼容SMA接口），MCU和AS3993通过SPI信号内部通讯，支持Arduino UNO标准接口，尺寸5.35×5.7cm，默认Uart通信接口/USB模式可选；适用系统集成、教学教具、原型开发等，支持电子积木Arduino生态圈；
购买地址：http://wxdesign.taobao.com
-----------------
A：可以在国内淘宝 http://wxdesign.taobao.com 订购 矽控电子 Eleckits品牌 ST25RU3993方案产品。产品提供上位机源码（VS2010+QT），下位机参考C源码（固件代码结构预览 更多通讯协议请参阅：http://flagship.eleckits.com/st25ru3993/firmware/doc/generated/html/index.html）。
矽控电子®分别获“科技型中小企业”、“江苏省民营科技企业”、“创新型中小企业”认定，核心团队拥有十余年的硬件正向研发，生产制程，测试手法，品质控制经验。尤其擅长嵌入式ARM平台的人工智能与工控物联网产品，以及瑞芯微（Rockchip）、海思、NXP、新唐等平台的机器视觉类AIoT模组开发，为您的产品从创意到落地、批量市场化助力。
公司可提供从硬件设计（原理开发及PCB Layout），Linux驱动开发，PCB制板，SMT及接插件焊接，产品测试，产品老化全流程外包服务，收费合理，品质可靠。
定制开发找矽控，品质可靠省费用
垂询电话：0510-83488567-1 业务邮箱：wxdianzi#foxmail.com （#更换为@）
| 超高频UHF RFID收发芯片 ST25RU3992 ( AS3992 ) 与 ST25RU3993 ( AS3993 ) 技术参数对比 | |||
| ST25RU3992 ( AS3992 ) | ST25RU3993 ( AS3993 ) | 矽控电子点评 | |
| 供电范围 | 4.1V to 5.5V | 3.0 to 3.6 V，最低可至2.7V | ST25RU3992支持USB直接供电，5V@500mA可以轻松带动外部20dbm PA应用。ST25RU3993供电电源支持传统的3.3V，3.3V电压仅消耗75mA，适用于手持设备，低功耗设备。 |
| 6C协议 | ISO18000-6C (EPC Gen2)full protocol | ISO 18000-6C (EPC Class1 Gen2) | ST25RU3992 (AS3992)和ST25RU3993 (AS3993)在6C标准EPC GEN-2协议上表现均不俗。 |
| 6A+6B协议 | ISO18000-6A,B compatibility in direct mode | ISO 18000-6A/B through direct mode | 两者均支持direct mode，即直接模式，可以支持6B协议。 |
| 其他协议 | 无 | ISO29143 (Air Interface for Mobile RFID Interrogators) | ST25RU3993较AS3992新增了ISO-29143的移动RFID空中接口协议支持。 |
| 支持频段 | 840~960Mhz | 840~960Mhz | 两者均支持UHF RFID的全频段，可以方便定义国标（920~925MHz）、美标（902~928MHz）、欧标（865~868MHz）频段，由于支持自动跳频，也可以自定义840-960Mhz范围内的其他频段。 |
| 接收灵敏度 | receive sensitivity to -86dBm | receive sensitvity of -90dBm | ST25RU3993接收灵敏度可达到-90dBm |
| 内部PA | 支持，20dBm | 支持，20dBm | 两者均有一个内部的20dBm PA。但这个PA一般只能应用于近距离应用，比如桌面读卡器等。中距离及远距离通讯建议使用外部PA。 |
| 外部PA | 支持 | 支持 | 均支持接驳外部PA |
| 通讯方式 | Parallel 8-bit Serial 4-pin SPI interface | Serial 4-pin SPI interface | ST25RU3992 (AS3992)可以使用并行或SPI与MCU通讯。而ST25RU3993 (AS3993)只能使用SPI接口与MCU通讯。 |
| 通讯信号电平 | between 1.8V and 5.5V | between 1.65V to 5.5V | 两者均支持宽电压信号通讯。这样的好处是兼容不同信号电平的MCU通讯接口。 |
| DRM编码 | 250 kHz and 320 kHz filters for M4 and M8 | 250 kHz and 320 kHz filters for M4 and M8 | 支持多种类型的编码方式如FM0，Miller 2/4/8等 |
| High PSRR | Integrated supply regulators | Integrated supply regulators | |
| 调制方式 | ASK or PR-ASK调制 | ASK or PR-ASK调制 | |
| Avoidance of communication holes | 自动I/Q选择 | 自动I/Q选择 | |
| Tag movement detection support | RSSI信号强度检测与反馈 | RSSI信号强度检测与反馈 | 两者均可以支持独立标签的RSSI读取，可以通过该数值判断标签的信号强度，并根据相应的算法，判断标签距天线的距离。 |
| 待机模式 | Power down, standby and active mode | Power-down, standby and active mode | |
| 温度范围 | —40oC to 85oC | —40oC to 85oC | 均为工业级芯片 |
| 封装形式 | 64-pin QFN (9x9mm) package | 48-pin QFN (7x7mm) package | 两者封装不相同。3993尺寸略小。 |
| 制表：无锡矽控电子科技有限公司 http://iot.eleckits.com | |||
