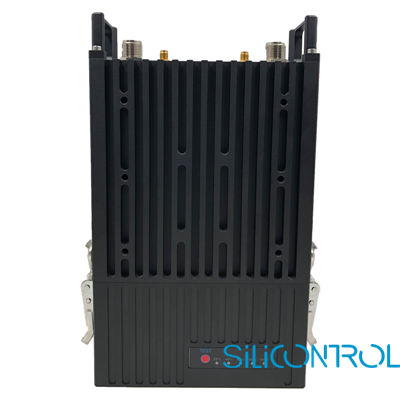

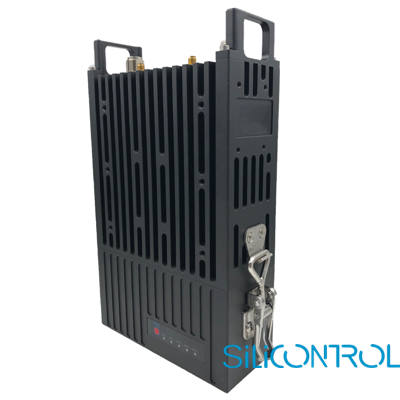

背负/车载Mesh自组网电台 WR02-1T1R（5W）
WR系列分布式无中心定频IP mesh自组网，基于高通芯片下变频方案，组网规模可达32个节点，OFDM, 1T1R/MIMO，IEEE802.11，智能路由，协议深度优化，定频组网，峰值速率可达80Mbps，支持地图位置显示，具有频谱扫描功能，IP串口透传，IP语音会议/PTT对讲、空空视距可达30公里，频率、功率、接口和尺寸可深度定制。WR系列自组网电台网络架构：分布式、无中心、IP Mesh自
WR系列
分布式无中心定频IP mesh自组网，基于高通芯片下变频方案，组网规模可达32个节点，OFDM, 1T1R/MIMO，IEEE802.11，智能路由，协议深度优化，定频组网，峰值速率可达80Mbps，支持地图位置显示，具有频谱扫描功能，IP串口透传，IP语音会议/PTT对讲、空空视距可达30公里，频率、功率、接口和尺寸可深度定制。
WR系列自组网电台
网络架构：分布式、无中心、IP Mesh自组网
网络规模：单频可达32个节点
硬件平台：高通 Atheros芯片
通信波形：OFDM+CSMA/CA，全双工双向通信
发射功率：1W，2W/2*0.5W，2*1W
接收灵敏度：-95dBm/-98dBm
带宽模式：5/10/20/40MHz
峰值速率：60Mbps/80Mbps
传输时延：单跳平均2ms
动态路由：二层智能路由协议
功能模式：星型、链式、网状组网、支持点对点、点对多点、多点对多点
IP透传：IP透明传输，网口<->网口，网口<->串口，串口<->串口
静态路由：支持手动设置静态路由
地图显示：连接GPD/BD条件下，支持地图位置显示
频谱扫描：具有频谱扫描功能，查看当前频谱使用情况，指示干扰
移动性：支持节点移动速度可达200Km/h
多跳中继：短报文可达15跳、语音可达10跳、视频可达8跳
安全加密：具有AES128/AES256加密功能，保证信息传输安全
工作温度：-40～70°C
无线扩展：提供WIFI热点，供手机、平板、电脑等WIFI设备接入使用
配置管理：通过配置管理软件可设置信道、带宽、功率、速率、IP、密钥、串口等参数，动态显示网络拓扑、链路质量、信号强度、环境底噪等状态
定制开发：可深度定制产品频段、形态、接口、配置软件、组网协议等
设备类型：WR01手持、WR02背负、WR03机载
| 场景 | 型号 | 频段范围 （MHz） | 发射功率 （dBm） | 峰值速率 （Mbps） | 空空视距 （Km） | 结构尺寸 （mm） | 整机重量 （Kg） | 工作温度 （℃） |
|---|---|---|---|---|---|---|---|---|
| 手持 | WR01-1T1R（1W） | 560~600/1415～1465 | 30 | 60 | 10+ | 221*78*33 | 0.7 | -40~65 |
| 手持 | WR01-MIMO（2W） | 560~600/1415～1465 | 33 | 80 | 30+ | 235*78*45 | 1.1 | -40~65 |
| 背负 | WR02-1T1R（5W） | 560~600/1415～1465 | 37 | 60 | 30+ | 145*220*60 | 2.7 | -40~65 |
| 背负 | WR02-MIMO（2W） | 560~600/1415～1465 | 33 | 80 | 30+ | 145*220*60 | 2.7 | -40~65 |
| 机载 | WR03-1T1R（1W） | 560~600/1415～1465 | 30 | 60 | 10+ | 73*145*24 | 0.43 | -40~65 |
| 机载 | WR03-MIMO-1（2W） | 560~600/1415～1465 | 33 | 80 | 30+ | 85*139*35 | 0.52 | -40~65 |
| 机载 | WR03-MIMO-2（2W） | 560~600/1415～1465 | 33 | 80 | 30+ | 72*104*18 | 0.22 | -40~65 |
矽控电子®分别获“科技型中小企业”、“江苏省民营科技企业”、“创新型中小企业”认定，核心团队拥有十余年的硬件正向研发，生产制程，测试手法，品质控制经验。尤其擅长嵌入式ARM平台的人工智能与工控物联网产品，以及瑞芯微（Rockchip）、海思、NXP、新唐等平台的机器视觉类AIoT模组开发，为您的产品从创意到落地、批量市场化助力。
公司可提供从硬件设计（原理开发及PCB Layout），Linux驱动开发，PCB制板，SMT及接插件焊接，产品测试，产品老化全流程外包服务，收费合理，品质可靠。
定制开发找矽控，品质可靠省费用
垂询电话：0510-83488567-1 业务邮箱：wxdianzi#foxmail.com （#更换为@）
*网络规模：单频可达32个节点；
*通信频率：560~600/1415~1465MHz，5MHz步进可调；
*发射功率：最大37dbm（5W），1dBm步进可调；
*带宽模式：5/10/20/40MHz；
*通信波形：OFDM+CSMA/CA；
*载波调制：BPSK/QPSK/16QAM/64QAM（自适应）；
*接收灵敏度：-95dBm @ 5MHz；
*通信距离：30+km（LOS），0.6~1km（NLOS）;
*通信速率：峰值60Mbps；
*传输时延：单跳平均2ms；
*多跳能力：短报文可达15跳、语音可达7跳、视频可达5跳；
*移动速度：支持200+Km/H高速移动；
*启动时间：32秒；
*入网时间：小于1秒；
*路由切换：小于1秒；
*数据接口：网口，RS232；
*网络扩展：WIFI AP、4G路由器*（*按需外接）；
*频谱感知：具有频谱扫描、干扰指示功能；
*视频扩展：视频编码器HDMI/SDI/CVBS*（*按需外接）；
*卫星定位：GPS/BD；
*语音通信：IP语音会议/PTT对讲；
*安全加密：AES128、AES256；
*供电要求：25.2V/2A；
*整机功耗：8~30W；
*工作时间：4~6小时（集成可拆卸电池）；
*工作温度：-40~+65℃；
*外观尺寸：145*220*60mm；
*整机重量：2.7Kg（不含天线）；
