IMX283和iMX287工业级ARM9双网口核心板
CPU简介：i.MX28系列多媒体应用处理器是飞思卡尔ARM9产品系列的最新成员。i.MX28系列在基于ARM9的器件中集成了无与伦比的显示、电源管理和连接特性，降低了成本敏感型应用的系统成本和复杂性。易于使用的工具和软件帮助您以更短的时间设计出与众不同的工业控制和消费电子产品。i.MX28具有优化的性能和功耗，非常适合无风扇系统或由电池供电的便携式设备。它提供多种连接功能供您选择，其中包括带L2
CPU简介：i.MX28系列多媒体应用处理器是飞思卡尔ARM9产品系列的最新成员。i.MX28系列在基于ARM9的器件中集成了无与伦比的显示、电源管理和连接特性，降低了成本敏感型应用的系统成本和复杂性。易于使用的工具和软件帮助您以更短的时间设计出与众不同的工业控制和消费电子产品。i.MX28具有优化的性能和功耗，非常适合无风扇系统或由电池供电的便携式设备。它提供多种连接功能供您选择，其中包括带L2交换功能的双10/100以太网(支持IEEE® 1588)，可满足工业应用的特定需求。另外，CAN、USB和以太网连接功能，完全符合AECQ100汽车行业要求。i.MX28关注总体系统成本，集成了物理USB接口(PHY)、10/100 以太网、电源管理和电阻式触摸屏显示控制器。通过这些特性，i.MX28为汽车级产品提供了经济高效的解决方案，例如可以实现公路收费站监控器、CAN网关、汽车音响配件(USB或SD卡适配器)和触摸屏控制的车载收音机。带有触摸屏功能的LCD控制器使设计人员能够设计出许多应用需要的具有创意性的、直观的用户界面。
CPU特性：
•带有 16KB/32KB 缓存的 454MHz ARM926EJ-S内核
•PMU 带有高效片上DC/DC，支持锂离子电池
•10/100 双l IEEE® 1588 以太网，提供RMII 支持和 L2 交换功能
•双CAN接口
•带触摸屏的 LCD 控制器
•NAND 支持 – SLC/MLC 和 eMMC 4.4 可管理
•硬件 BCH (高达 20 位校正 )
•200 MHz 16 位 DDR2, LV-DDR2, mDDR 外部存储器支持
•带有嵌入式 PHY 的高速双 USB
•8 个通用 12 位 ADC 通道和单个 2 Msps ADC通道
•带温度传感器，提供热保护
•多种连接端口 (UARTs, SSP, SDIO, SPI, I2C, I2S)
•3.3V I/O，10 年使用寿命 (工业控制)
•封装和温度
o289 BGA 14x14mm .8mm
o-40C 至 +85C (工业控制)
•本产品包含在飞思卡尔产品长期供货计划中，自推出后至少保证15 年供货

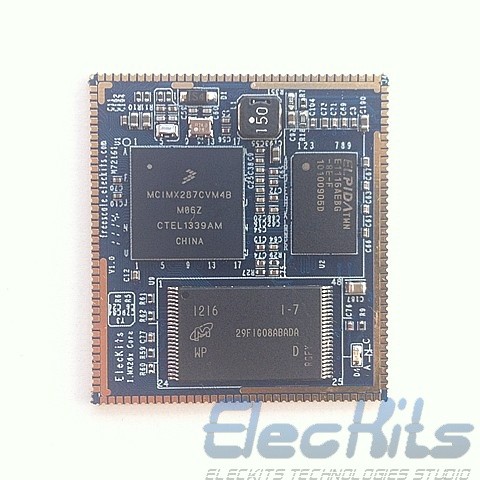

核心板采用邮票孔，保证高速信号的稳定可靠，保证良好的连接性能，能够抵抗剧烈的震动，完全能够满足工业，汽车等恶劣环境的剧烈震动测试。
核心板配置
| CPU | I.MX283 或 I.MX287（工业级） | 兼容I.MX28其他系列：如iMX287 |
| 内存 | DDR2 128MB | |
| 存储 | 128MB NandFlash | 兼容至4GB |
| 电源管理 | 内部集成电源管理 |
操作系统支持
Linux 2.6.35，Wince6.0
工作温度：
扩展消费级：-20°C —85°C
工业级：-40°C —85°C
汽车级：-40°C —85°C
存储温度：-40°C —85°C
核心板配置
| CPU | I.MX283 或 I.MX287（工业级，请询店主） | 兼容I.MX28其他系列：如iMX287 |
| 内存 | DDR2 128MB | |
| 存储 | 128MB NandFlash | 兼容至4GB |
| 电源管理 | 内部集成电源管理 |
操作系统支持
Linux 2.6.35，Wince6.0
工作温度：
扩展消费级：-20°C —85°C
工业级：-40°C —85°C
汽车级：-40°C —85°C
存储温度：-40°C —85°C
核心板引出接口说明以及跟三星2416的比较
功能 | I.MX287 | I.MX283 （默认） | S3C2416 |
SRAM | 128KBytes | 128KBytes | 64 KBytes |
ROM | 128KBytes | 128KBytes | 32 KBytes |
主频 | 454M | 454M | 400M |
Watch dog | YES | YES | YES |
应用串口 | 5路 | 5路 | 3路 |
调试串口 | 1路 | 1路 | 1路 |
CAN | 2路 | —— | —— |
以太网 | 2路 | 1路 | 需要总线扩展 |
高速ADC | 1路 | 1路 | —— |
L2 Switch | YES | —— | —— |
LCD | 18/24 bit | 18/24 bit | 18/24 bit |
LRADC | 8路 | 8路 | 10路 |
PWM | 8路 | 8路 | 4路 |
S/PIDF TX | YES | —— | —— |
SD/SDIO/MMC | 4路 | 4路 | 2路 |
安全 | YES | YES | NO |
SPI | 4路 | 4路 | 1路 |
触摸 | YES | YES | YES |
USBHOST | 1路 | 1路 | 1路 |
I2C | 2路 | 2路 | 1路 |
USBOTG | 1路 | 1路 | 1路 |
音频 | 1路 | 1路 | 1路 |
GPIO | 若干路 | 若干路 | 若干路 |
PMU | YES | YES | NO |
过热保护 | YES | YES | NO |
工业级标准 | YES | YES | NO |
封装间距 | 0.8mm | 0.8 mm | 0.65 mm |
供货周期 | 15年 | 15年 | 随时停产
|
采购链接：
http://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3535073328.14.7sxf2K&id=22348627429
