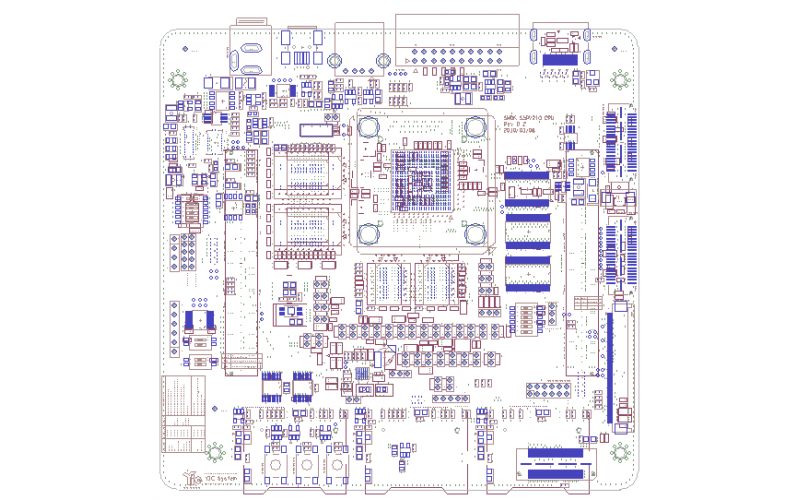

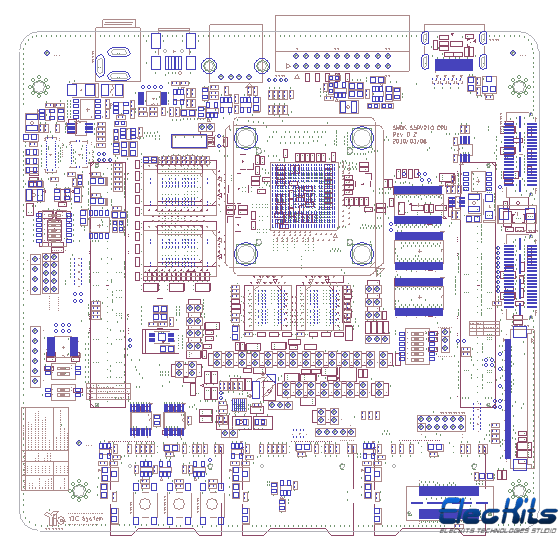

三星S5PV210 Cortex-A8 核心板 控制板卡 PCB Layout

三星S5PV210 Cortex-A8 核心板 控制板卡 PCB Layout

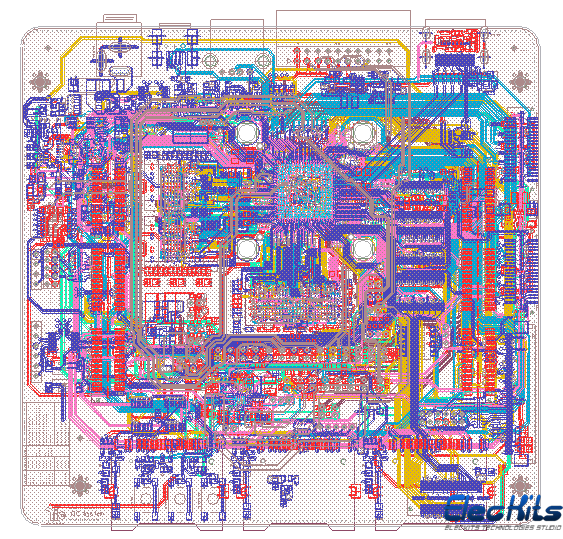

该PCB采用8层板设计。

产品特点：

CPU:

Samsung S5PV210 Cortex-A8

存储介质:1.0 GBytes DDR2 SDRAM,1.0 GBytes NAND

FLASH

支持Google Android 4.0 & 2.3 & 2.2, Windows Embedded

CE 6.0 R3和Windows Embedded Compact 7五大操作系统

支持Flashplayer V11网页Flash播放

支持HDMI1.3 Video 高清数字输出

支持WiFi、Bluetooth、GPS、Camera等模组

支持1080P高清视频播放

支持3D图形显像(SGX540)

技术参数：

CPU

Samsung S5PV210 Cortex-A8

主频:1.GHz

DDRII SDRAM

标配为1GB DDR2 性价比极高

FLASH

标配1G BYTE NAND FLASH

电源管理芯片

采用集成度极高的MAXIM公司PMU芯片max8698c

具有3路DC/DC和9路LDO电源,实现电源管理的智能化和低功耗化

精密接口电路

选用Molex公司的0.635mm贴片插座,稳定可靠,整体高度大幅降低,引出所有CPU信号,可扩展性极高

触摸屏液晶TTL接口

可接各种TTL接口TFT液晶屏

标配TFT7寸(800*480)屏

典型分辨率可达1024*768,支持触摸功能

WIFI无线通讯模块

支持802.11b/g/n制式

GPS定位模块

采用SIF III,可全球定位

蓝牙模块

配置蓝牙通信模块

摄像头模块

配置200万像素CMOS摄像头模块

以太网口

1路10M/100M有线网口,采用DM9000AE,带连接和传输指示灯

触摸屏液晶LVDS接口

可接各种LVDS接口TFT液晶屏,支持触摸功能

数字视频输出接口

1路HDMI 1.3 Video(1080P)

数字音频输出接口

1路S/PDIF 5.1 Channel Audio I/F,可以传输PCM流和Dolby Digital、dts这类环绕声压缩音频信号

TV OUT

1路CVBS复合视频信号输出,可接各种电视

TV IN

1路支持各种复合视频信号输入,可接CCD摄像头,和CAMERA共用CPU接口,默认为CMOS,跳线可接

Audio

1路IIS,采用WOLF公司的WM8580

1路AC97,采用WOLF公司的WM9713

USB HOST

4个USB HOST 2.0接口,采用自恢复保险器件保护

对外供电系统

USB OTG

1个USB 2.0 HS OTG

串口

4个串行口,波特率高达115200bps

红外通信接口

1路

SD/SDIO/MMC卡接口

2路高速MMC卡接口,兼容SD/MMC/MMC4.0等卡

VGA接口

1路标准VGA输出接口,支持各种液晶显示器

键盘

2个外部中断按键,1个电源按键,1个复位键,1个休眠唤醒键,5个扫描按键,1个5向开关

RTC时钟

内部实时时钟(带有后备锂电池)

LED

电源和工作指示灯若干

Reset电路

采用手动重置和芯片复位相结合的方式,复位稳定可靠

扩展接口

引出用户需要的信号,包括总线、中断、I/O等
